3D-inmeting Van Abbemuseum – Eindhoven

Voor de planvorming van de nieuwe entree van het Van Abbemuseum in Eindhoven is BIMND gevraagd om het projectgebied nauwkeurig in te meten met behulp van 3D-laserscanning.

Een prachtige opdracht, en extra bijzonder omdat het plaatsvindt in onze eigen stad Eindhoven. Ook het mooie weer tijdens de meting werkte in ons voordeel.

Alinea

Doel van de meting

Het doel van deze 3D-inmeting was om alle relevante elementen op en rond het terrein nauwkeurig vast te leggen. Denk hierbij aan:

  • Bestaande bomen
  • Lichtmasten
  • Putten en ondergrondse afvalcontainer
  • Waterput en hoogwaterkering
  • Terreinverloop en aansluiting op de openbare weg

Deze elementen vormen belangrijke input voor het ontwerp en de verdere ontwikkeling van de nieuwe entree.

Ingezette technieken

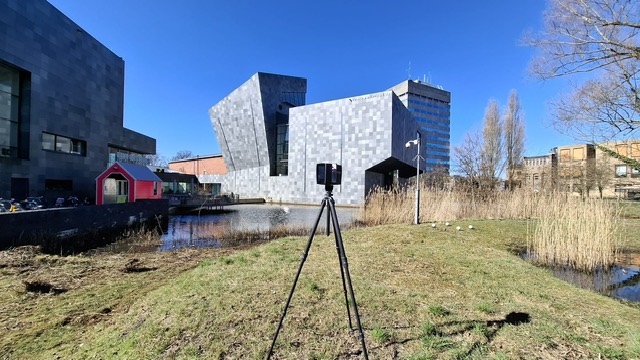

Voor deze meting maakten we gebruik van statische laserscanners van FARO Technologies, in combinatie met een total station. Hiermee konden we de meting nauwkeurig plaatsen in RD-coördinaten en ten opzichte van NAP.

Van puntenwolk naar 3D-model

De resulterende puntenwolk (pointcloud) wordt door ons verwerkt tot een gedetailleerd 3D-terreinmodel in Revit. Dit model vormt de basis voor verdere ontwerp- en planvorming in de BIM-omgeving.

Wij wensen alle betrokken partijen veel succes en inspiratie bij de verdere uitwerking van dit bijzondere project!
