3D laserscanning en BIM in Revit tbv verduurzaming NS TM terrein Haarlem

3D laserscanning en BIM in Revit tbv verduurzaming NS TM terrein Haarlem

Het (NSTM) terrein in Haarlem is al sinds 1839 in gebruik voor het moderniseren van treinen. Om de continuïteit van NS te waarborgen gaat de NS in de komende jaren de gebouwen op het terrein verduurzamen, maar ook de bestaande verouderde gebouwen vernieuwen en/of herinrichten.

Alinea

BIMnD heeft met een high-end 3D laserscanner 3d metingen verricht zodat de bestaande situatie goed in kaart is gebracht.

Pointcloud:

De meetdata hebben we vervolgens samengevoegd (geregistreerd) tot 1 totaal waardoor er een 3D puntenwolk ontstaat van alle ingemeten onderdelen.

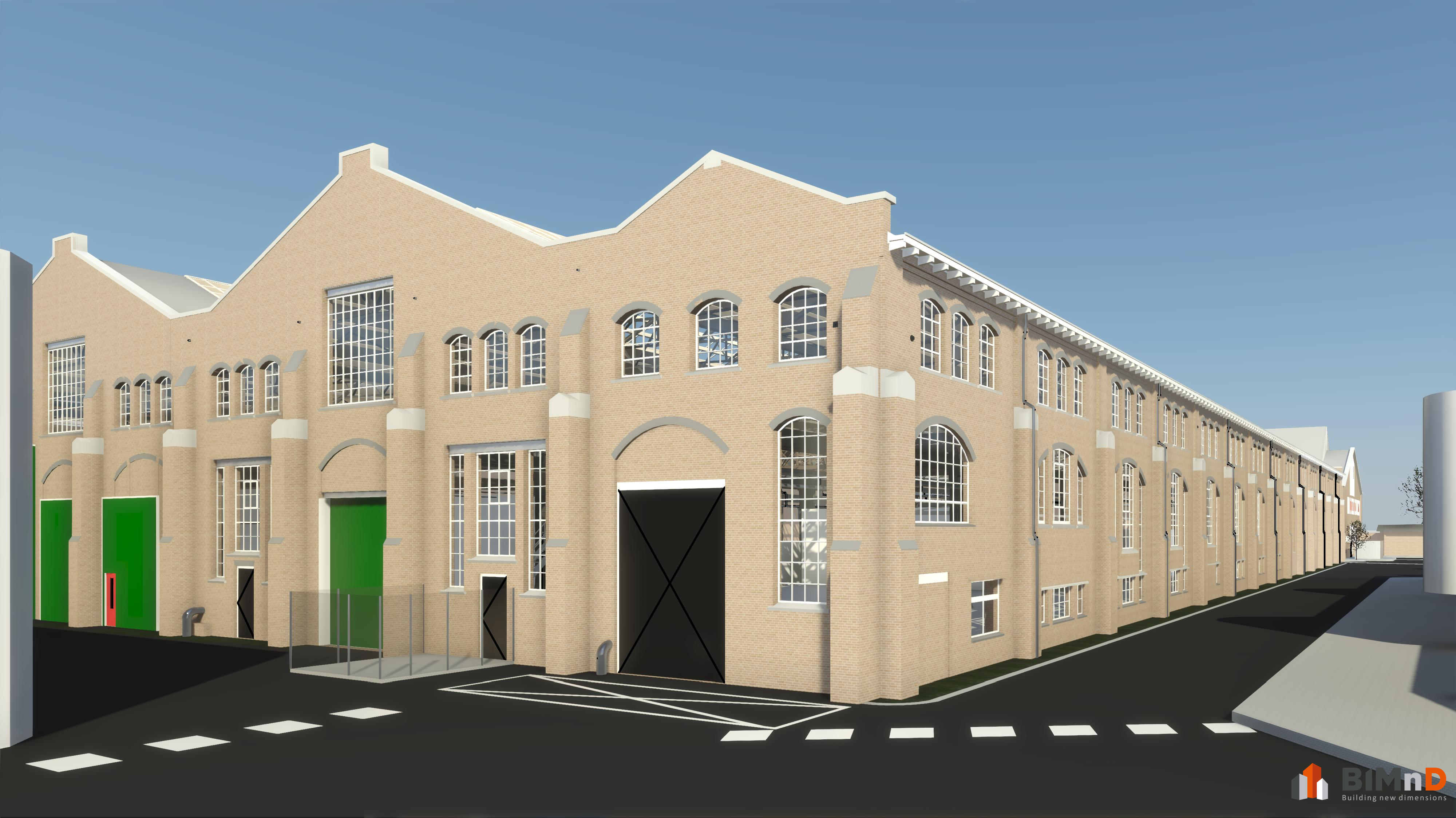

3D BIM model in Revit 22

Modelleren en controleren:

Op basis van de meetdata (pointcloud) en de bestaande 2D tekeningen hebben we een 3D model van de bestaande situatie opgezet conform afspraken.

Buiten een bouwkundig goed model heeft de opdrachtgever nu ook een BIM model dat voldoet aan de BIM basis ILS zodat er een goede uitwisseling mogelijk is met de andere disciplines.

Wij kijken uit naar het eindresultaat van de werkzaamheden op deze historische plek.
